Контроллеры серии ML2001 предназначены для работы в составе системы управления доступом «ТРИУМФ». Контроллеры являются основными элементами системы по обработке информации и формированию управляющих воздействий.

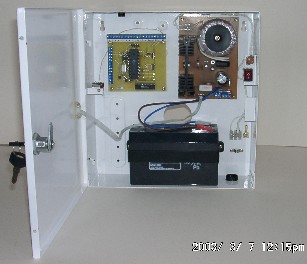

В базовый состав контроллера включаются следующие модули:
- Плата контролера
- Плата источника питания, обеспечивающая 12..13В х 3.0А
- Металлический корпус, закрываемый на ключ с силовым сетевым выключателем, предохранителем и датчиком вскрытия дверцы корпуса.
Для обеспечения решения расширенного круга задач контроллеры могут комплектоваться:
- конвертером интерфейсов Wiegand - RS485 (для подключения считывателей с Wiegand выходом);
- конвертером интерфейсов Ethernet - RS485 (для подключения контроллера к компьютеру по протоколу TCP/IP);
- аккумулятором емкостью 7 А/ч.Контроллеры используются для управления периферийным оборудованием. Контроллеры поддерживают интерфейс с 2-мя локальными сетями. По основной сети они подключается к управляющей системе (компьютеру). Второстепенная сеть поддерживает интерфейс с подчиненными устройствами (считыватели, ИМВ (измеритель магнитного веса тела человека) и т.п.). Физическим каналом связи для обоих интерфейсов служит витая пара. Передача данных выполняется согласно интерфейсу RS485.
Основные технические характеристики ML2001
|
N п/п |
Наименование |
Значение |
|
1 |
Напряжение питания |
12B |
|
2 |
Собственный ток потребления |
<100мА |
|
3 |
Количество релейных выходов 0.5А х 120В |
4 |
|
4 |
Количество силовых выходов 1.5А х 12В |
2 |
|
5 |
Количество входов |
4 |
|
|
Характеристики взаимодействия по основной сети |
|
|
6 |
Скорость коммуникационного обмена по основной сети |
38.46Кб/c |
|
7 |
Метод доступа к каналу |
Маркерный |
|
8 |
Способ организации взаимодействия |
Master – Slave |
|
|
Характеристики взаимодействия по второстепенной сети |
|
|
9 |
Скорость коммуникационного обмена |
38.46Кб/с |
|
10 |
Количество байт в кадре приема и передачи |
6 |
|
11 |
Метод доступа к каналу |
Маркерный |
|
12 |
Способ организации взаимодействия |
Master – Slave |
|
N п/п |
Наименование |
Значение |
|
1 |
Разрядность кода ключа, хранимая и обрабатываемая в системе, для любых типов носителей кода |
32 бита |
|
2 |
Количество разрядов для описания свойств ключа |
16 бит |
|
3 |
Количество хранимых в энергонезависимой памяти ключей |
1024 (до 5000) ключей |
|
4 |
Буфер событий |
3000 событий |
|
5 |
Количество недельных графиков, хранимых в энергонезависимой памяти |
16 |
